エスジーテック株式会社は実装プリント基板検査装置・治具の企画製造販売及び自動化システムの設計・制作を行なう会社です。

・実装基板用の検査治具からユニット製品、完成品の電気検査用ピンボード治具の設計製作を行っております。
・使用環境によって、アクリル、ガラエポ、ユニレートなど各種材料をお選び頂けます。
・製品の形状によって、機構の設計から製作まで行います。

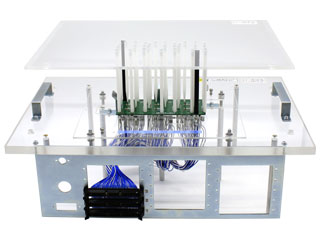

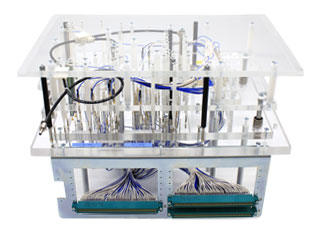

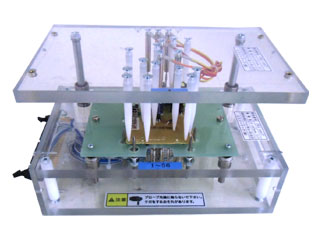

インサーキット用ピンボード

国内主要メーカーのICT用ピンボード治具の製作が可能。
治具のみからデバックまで、オプションで歪測定、ピン位置の測定が可能です。



テスコン仕様

日置仕様



オカノ仕様

小型ハンドプレス仕様

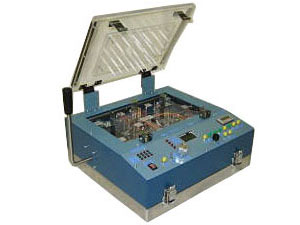

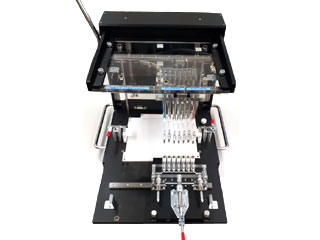

標準ハンドプレス治具

弊社製標準ハンドプレス機から他社製の標準ハンドプレス機を使用して、検査を行う事が可能。
対象製品によっては、標準ハンドプレス機をアレンジし、製作も可能です。

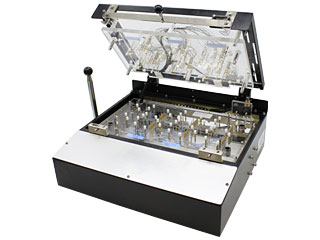

Jシリーズ

・下治具昇降式のハンドプレス式検査治具
・片面、両面のピン立て可能な仕様
・J350~J500まで標準で取り揃えております。

型式	外形寸法（W×D) ※アーム含まず	開口寸法
J300	300x320	200ｘ140
J350	350x340	250ｘ170
J400	400x365	310ｘ190
J450	450x410	360ｘ240
J500	500x445	410ｘ270

CCシリーズ

他社製プレスにも対応

---

ハンドプレス�T型、�U型

・上治具昇降式のハンドプレス式の検査治具です。
・2種類の標準サイズをご提供できます。

型式	外形寸法（W×D) ※アーム含まず	最大基板サイズ ※サイズUP可能
ミニハンドプレス�U型	240×240×274	150x110
ミニハンドプレス�T型	394×366×274	300x230

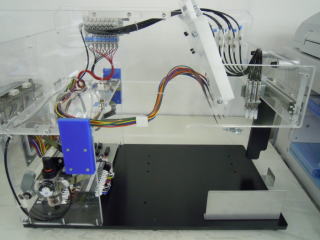

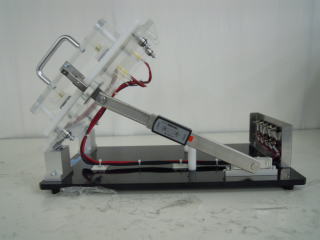

製品検査治具

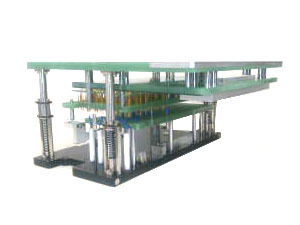

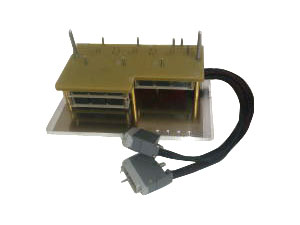

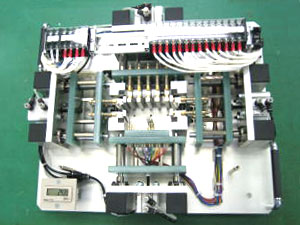

車載向け検査治具

車載向けの基板及びモジュール用のピンボード治具。低高温槽内で使用するピンボード治具からモジュールの端子へ用途に合った構造を設計し、プローブを接触させます。

• 低高温槽内で検査を行う工程用のピンボード治具、-40℃~130℃までの実績があります、使用材料を変更する事で、130℃以上での使用も可能です。
• IGBT用検査治具で、2方向からプローブを挟み込み、接触抵抗を抑える構造となっています。

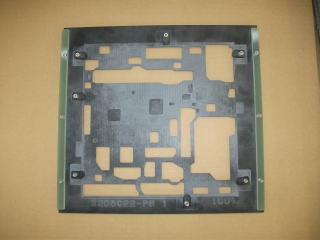

パレット・作業支援治具、その他

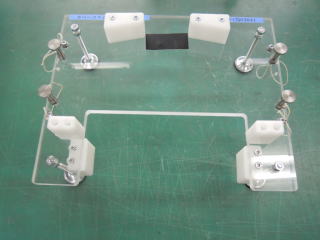

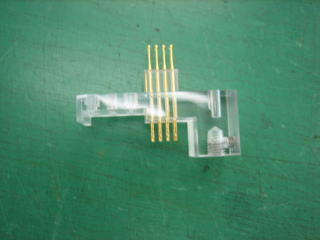

ディップパレットや、ねじ締め・はんだ付け治具など、作業者の負担を軽減するための治具関連の設計、製作を行っております。

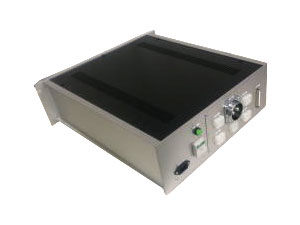

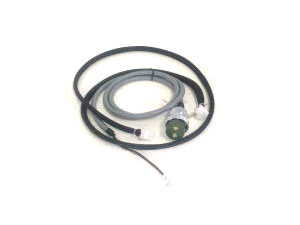

ケーブルや配線BOXなどの製作も行っております。



---

---
