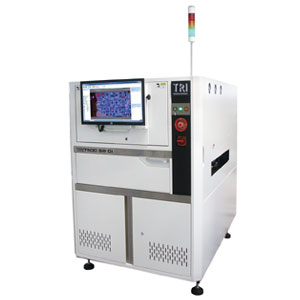

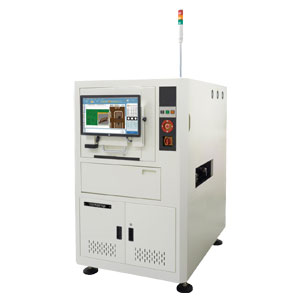

3Dはんだ印刷検査機(SPI)

最新の3D投影技術を持つはんだ印刷検査装置

• 検査ルートの自動最適化機能
• SmartWarpシステムによる反り補正機能
• シャドーフリー：2方向／4方向選択可能デジタルフリンジプロジェクタ
• 低はんだブリッジを含むはんだペーストの欠陥を100%検出

動作方式	Stop-and-Go Imaging
カメラ	4 Mpix or 12 Mpix (出荷時固定）
分解能	6μm, 10μm , 15μm (出荷時固定）
照明	RGB True Color LED
検査方式	4-way Digital Fringe Pattern

---

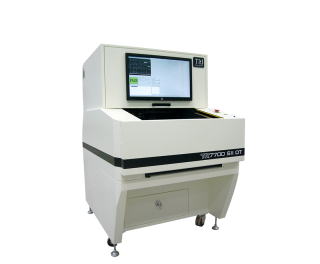

自動光学外観検査機(AOI)

光学とレーザー、4アングルサイドカメラを組み合わせたハイブリッド３D検査装置

• 高密度基板を得意とし、高速で3D計測を行い、正確にはんだ不良等の不良を検出を行う事ができます。検出率も高く、検査プログラミングも簡単に作成できます。
• 0201までの部品を高速検査
• 2D＋3D＋4アングルサイドカメラ検査技術を採用した高い検査カバレッジ
• デュアルレーザーを採用した真の3D検査
• 自動ライブラリ＋オフライン編集機能、インテリジェント高速プログラミングインタフェース

検査方法	Dynamic Imaging with true 3D profile measurement
Topカメラ	4 Mpix
サイドカメラ	1.3Mpix or 6.5Mpix ※出荷時固定
画像解像度	Optical:10μm,15μm Laser:10μm(optional),20μm, 50μm ※出荷時固定
照明	Multi-phase RGB+W LED
3D技術	Single/Dual 3D laser sensors
最大3Dレンジ	20mm
最大基板寸法	TR7500 SIII 3D:510x460mm* TR7500L SIII 3D:660x460mm

---

その他AOIソリューション

• 超高速５台カメラPCBアセンブリ検査や３D AOIソリューションなどニーズに応じて最適なAOIを御提案致します。

詳しくはお問い合わせください

---

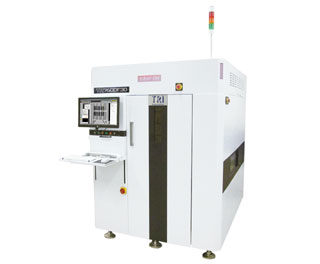

自動X線検査装置(AXI)

基板設計の為の次世代プラットフォーム。高解像度で安定した検査が可能なCT機能付きインラインAXI

• 高解像度３D CT X線検査
• 真の３D半田接合ビューア
• 03015mmチップも検査可能な超高解像度

カメラ	7M flat panel detector
X線源	Microfocus tube 130kV max (user adjustable)
画像解像度	5μm,10μm,15μm,20μm, 25μm,30μm (3 settings factory configured)
検査方法	2D, 2.5D, 3D Slicing,Planar CT
装置サイズ（WxDxH）	1470x2110x1975mm  Note: not including signal tower, height: 510mm
Weight	3850kg
Power Requirement	200 - 240 VAC single phase, 50/60Hz, 4 kVA

---

インサーキットテスター(ICT)

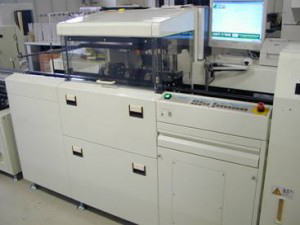

インラインプレス

お客様のラインに合わせてインラインプレスの設計制作致します

詳しくは弊社営業担当までご連絡下さい

---

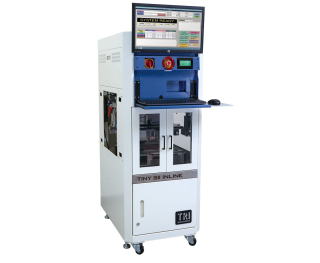

小型基板上で最大640ピン対応のローコストICTからSMEMA準拠ICTなど様々な製品をラインナップしております

詳しくは弊社営業担当までご連絡下さい

---

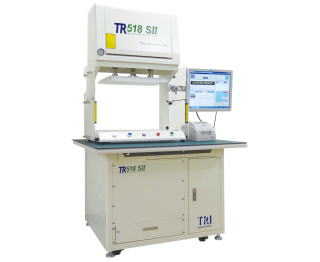

オフラインプレス

プレス部はカスタムで設計から制作まで対応可能で様々なニーズに対応可能なローコストICT

詳しくは弊社営業担当までご連絡下さい

---

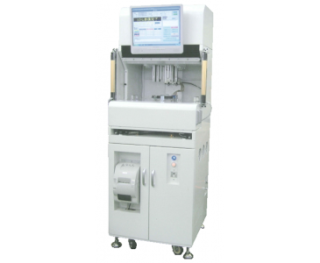

標準プレス装置で2段階プレスユニットが搭載されておりローコストでICTオフラインプレスを導入可能です

詳しくは弊社営業担当までご連絡下さい

---

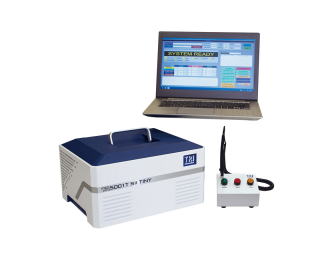

簡易ファンクション付

業界最小、ローコストICTです、最大640ピン対応で電流・電圧・周波数測定、LED色判別、輝度、色度検査等が可能

詳しくは弊社営業担当までご連絡下さい

---

アナログインサーキットテスター

最大2560ピン対応、電解逆、低抵抗検査を標準装備、電圧〜100V測定(LEDvf検査)
